A Pengedap Wayar 12 Pin untuk Penyambung Elektrikialah komponen pengedap ketepatan yang direka untuk melindungi titik masuk wayar individu dalam sistem penyambung elektrik berbilang pin. Dengan mencipta pengedap rapat di sekeliling setiap kabel, ia membantu mengurangkan risiko air, habuk, minyak, bahan kimia dan bahan cemar lain sampai ke terminal sensitif. Artikel ini menerangkan struktur, bahan, fungsi, kriteria pemilihan, pertimbangan pemasangan, aplikasi biasa dan faktor pembelian yang harus difahami oleh jurutera dan pembeli apabila menentukan penyelesaian pengedap wayar 12-pin.
Jadual Kandungan
- Apakah Pengedap Wayar 12 Pin untuk Penyambung Elektrik?
- Bagaimanakah Seal Wayar 12 Pin Distrukturkan?
- Apakah yang dilakukan oleh Pengedap Wayar 12 Pin?
- Bahan Mana Yang Biasa Digunakan?
- Apa yang Perlu Dipertimbangkan Apabila Memilih Satu?
- Di manakah Pengedap Wayar 12 Pin Digunakan?
- Bagaimana Seal Wayar Perlu Dipasang?
- Apakah Masalah yang Boleh Disebabkan oleh Meterai yang Dipilih dengan Baik?
- Bagaimanakah Pembuatan Tersuai Meningkatkan Pengedap Penyambung?
- Apa yang Perlu Ditanyakan oleh Pembeli kepada Pengeluar Kedap Kawat?
- Soalan Lazim
- Pertimbangan Akhir

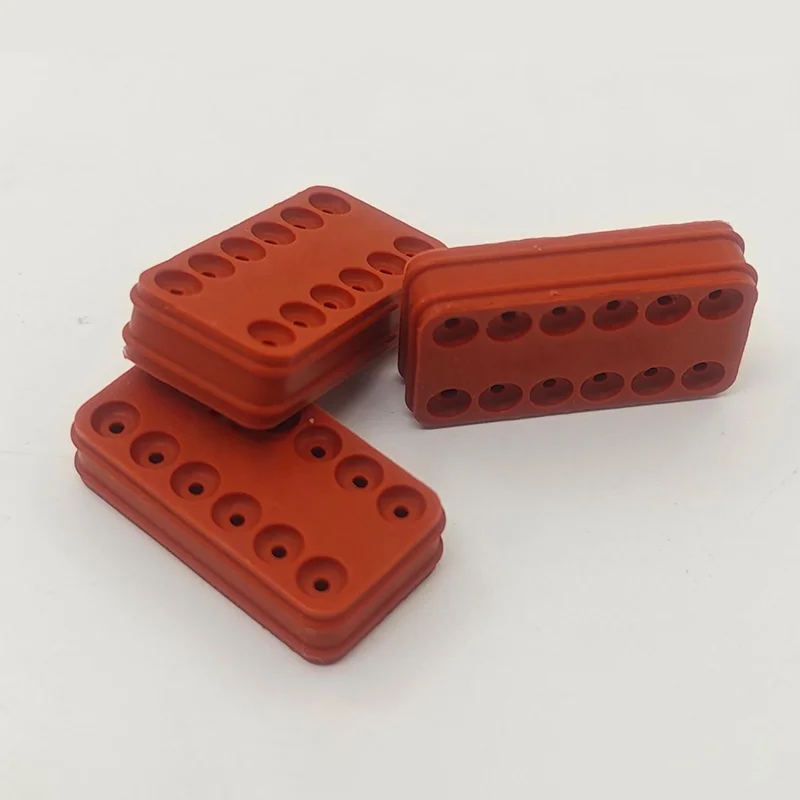

Apakah Pengedap Wayar 12 Pin untuk Penyambung Elektrik?
A Pengedap Wayar 12 Pin untuk Penyambung Elektrikialah komponen pengedap yang direka untuk penyambung elektrik yang mengandungi dua belas kedudukan sambungan individu. Tujuan utamanya adalah untuk menutup kawasan di mana wayar masuk ke dalam perumahan penyambung, membantu menghalang bahan yang tidak diingini daripada sampai ke terminal dalaman.
Tidak seperti perumahan penyambung itu sendiri, meterai wayar biasanya merupakan komponen elastomer yang agak kecil. Prestasinya banyak bergantung pada ketepatan dimensi, ciri bahan, keserasian diameter wayar, mampatan dan geometri rongga penyambung.
Dalam aplikasi praktikal, meterai berfungsi bersama-sama dengan perumahan penyambung, terminal, wayar, mekanisme penguncian dan elemen pengedap lain. Oleh itu, sistem pengedap yang lengkap tidak boleh dinilai oleh komponen getah sahaja. Kedap wayar mesti sepadan dengan reka bentuk penyambung dan dimensi kabel dengan tepat.
Untuk sistem elektrik berbilang pin, mengelak setiap titik masuk wayar adalah sangat penting kerana bukaan kecil di sekeliling kabel boleh menjadi laluan masuk untuk kelembapan, habuk, minyak atau bahan cemar lain. Dari masa ke masa, pencemaran boleh menyumbang kepada kakisan, prestasi elektrik yang tidak stabil, masalah penebat atau kegagalan komponen pramatang.
Perkara Utama:Pengedap wayar 12-pin bukan sekadar gelang getah. Ia adalah komponen pengedap ketepatan yang mesti bekerjasama dengan perumahan penyambung dan wayar untuk mencipta penghalang alam sekitar yang boleh dipercayai.
Bagaimanakah Seal Wayar 12 Pin Distrukturkan?
Penyelesaian pengedap penyambung 12-pin biasa boleh mengandungi berbilang kawasan pengedap yang sepadan dengan rongga wayar individu. Bergantung pada reka bentuk penyambung, meterai boleh dihasilkan sebagai meterai wayar individu, komponen pengedap berbilang rongga, atau konfigurasi khusus lain.
Kawasan pengedap biasanya bergantung pada gangguan terkawal antara elastomer dan komponen penyambung di sekelilingnya. Apabila wayar dimasukkan dengan betul, bibir pengedap atau permukaan pengedap dimampatkan di sekeliling jaket wayar sambil kekal dalam kedudukan yang selamat di dalam rongga penyambung.
Faktor struktur yang paling penting biasanya termasuk:
- Diameter dalam:Mesti sepadan dengan diameter wayar atau kabel yang berkenaan.
- Diameter luar:Mesti muat pada rongga penyambung tanpa ubah bentuk yang berlebihan.
- Mengedap bibir:Sediakan sentuhan terkawal di sekeliling permukaan wayar.
- Ciri pengekalan:Bantu pastikan pengedap diletakkan dengan betul semasa pemasangan.
- Ketebalan bahan:Mempengaruhi mampatan, fleksibiliti dan tingkah laku pengedap jangka panjang.
- geometri keseluruhan:Mesti sepadan dengan konfigurasi perumahan penyambung dan terminal.
Oleh kerana sisihan dimensi yang kecil boleh menjejaskan prestasi pengedap, pengacuan ketepatan dan kawalan kualiti yang konsisten adalah penting untuk aplikasi pengeluaran.
Apakah yang dilakukan oleh Pengedap Wayar 12 Pin?
Fungsi utama adalah untuk mewujudkan penghalang alam sekitar di sekitar titik masuk wayar. Walau bagaimanapun, nilai praktikalnya melangkaui kalis air mudah.
| Fungsi | Tujuan | Faedah Biasa |
|---|---|---|
| Perlindungan kelembapan | Hadkan air masuk melalui bukaan wayar | Mengurangkan masalah elektrik yang berkaitan dengan kelembapan |
| Perlindungan habuk | Mengehadkan pencemaran zarah | Membantu mengekalkan rongga penyambung yang lebih bersih |
| Rintangan bahan cemar | Menyediakan penghalang terhadap bahan cemar alam sekitar terpilih | Meningkatkan ketahanan penyambung |
| Pengedap antara muka wayar | Mengekalkan sentuhan antara meterai dan jaket wayar | Menyokong perlindungan alam sekitar yang konsisten |
| Sokongan getaran | Mengekalkan sentuhan pengedap semasa pergerakan mekanikal | Membantu mengurangkan kebocoran yang disebabkan oleh getaran |
| Rintangan suhu | Mengekalkan sifat pengedap dalam julat suhu yang ditentukan | Menyokong operasi dalam persekitaran yang mencabar |
Tahap perlindungan sebenar bergantung pada sistem penyambung yang lengkap, termasuk reka bentuk perumahan, keadaan mengawan, dimensi wayar, bahan pengedap, kualiti pemasangan dan keperluan ujian. Oleh itu, meterai tidak boleh dinyatakan secara bebas daripada sistem penyambung yang dimaksudkan.
Bahan Mana Yang Biasa Digunakan?
Pemilihan bahan adalah salah satu keputusan yang paling penting apabila membangunkan atau membeli meterai dawai. Persekitaran elektrik yang berbeza mendedahkan komponen pengedap kepada kombinasi suhu, kelembapan, minyak, bahan kimia, getaran dan tekanan mekanikal yang berbeza.
| Jenis Bahan | Ciri-ciri Biasa | Aplikasi Berpotensi |
|---|---|---|
| Getah Silikon | Fleksibel, prestasi suhu yang baik, sesuai untuk banyak aplikasi pengedap elektrik | Automotif, penderia, penyambung elektrik |
| EPDM | Cuaca yang baik dan rintangan alam sekitar | Aplikasi luar dan automotif |
| NBR | Berguna apabila rintangan terhadap minyak tertentu dan bahan berasaskan petroleum diperlukan | Persekitaran industri dan automotif |
| FKM | Rintangan kimia dan suhu yang tinggi untuk persekitaran yang menuntut | Sistem automotif dan perindustrian khusus |
Getah silikon sering dipertimbangkan untuk pengedap penyambung elektrik kerana fleksibilitinya membolehkan ia menyesuaikan di sekeliling jaket wayar sambil mengekalkan sentuhan pengedap merentas perubahan suhu. Walau bagaimanapun, bahan yang betul harus sentiasa dipilih mengikut persekitaran operasi sebenar dan bukannya memilih pilihan yang paling biasa digunakan.
Petua Pemilihan Bahan:Nilai suhu, pendedahan bahan kimia, tingkah laku mampatan, keserasian jaket wayar, jangka hayat perkhidmatan dan keadaan persekitaran bersama-sama sebelum mengesahkan sebatian getah.
Apa yang Perlu Dipertimbangkan Apabila Memilih Satu?
Memilih pengedap wayar 12-pin melibatkan lebih daripada memadankan bilangan kedudukan penyambung. Pembeli dan jurutera hendaklah mengesahkan keperluan dimensi dan persekitaran yang lengkap sebelum membuat pesanan pengeluaran.
-
Diameter wayar
Sahkan diameter luar sebenar penebat wayar. Pengedap yang direka untuk diameter yang berbeza dengan ketara mungkin menghasilkan mampatan yang tidak mencukupi atau daya pemasangan yang berlebihan. -
Dimensi rongga penyambung
Geometri luar meterai mesti sepadan dengan rongga penyambung dengan tepat. -
Bahan getah
Pilih sebatian mengikut suhu, kelembapan, bahan kimia, minyak, pendedahan UV dan faktor persekitaran yang lain. -
Kekerasan
Kekerasan getah menjejaskan daya sisipan, mampatan, fleksibiliti dan sentuhan pengedap. -
Julat suhu
Suhu operasi minimum dan maksimum yang dijangkakan hendaklah ditakrifkan sebelum kelulusan bahan. -
Keperluan perlindungan alam sekitar
Tentukan tahap perlindungan alam sekitar yang diperlukan untuk pemasangan penyambung lengkap. -
Proses pemasangan
Sisipan manual, pemasangan abah-abah automatik, pengeliman terminal, dan pengawan penyambung boleh mengenakan keperluan yang berbeza pada meterai. -
Jumlah pengeluaran
Projek volum tinggi mungkin mewajarkan perkakas khusus dan proses pengacuan yang dioptimumkan, manakala aplikasi volum rendah mungkin memerlukan strategi pembangunan yang berbeza.
Di manakah Pengedap Wayar 12 Pin Digunakan?
Konfigurasi pengedap 12-pin boleh digunakan di mana-mana sahaja beberapa litar elektrik perlu melalui penyambung sambil mengekalkan perlindungan alam sekitar.
- Abah-abah pendawaian automotif:Petak enjin, elektronik badan, sistem pencahayaan, penderia, modul kawalan dan sistem elektrik kenderaan lain.
- Kenderaan elektrik:Antara muka elektrik voltan rendah, penderia, sistem kawalan dan peralatan elektrik tambahan yang dipilih.
- Peralatan industri:Jentera, sistem automasi, kabinet kawalan, penderia, motor dan peralatan mudah alih.
- Jentera pertanian:Peralatan terdedah kepada lumpur, hujan, habuk, getaran dan perubahan suhu.
- Jentera pembinaan:Peralatan berat yang memerlukan sambungan elektrik yang tahan lama dalam persekitaran luar yang mencabar.
- Sistem elektrik luar:Peralatan terdedah kepada hujan, habuk, kelembapan, dan keadaan persekitaran yang berubah-ubah.
- Peralatan elektronik khusus:Aplikasi yang memerlukan pendawaian berbilang litar padat dengan pengedap alam sekitar.
Aplikasi yang tepat menentukan bahan, dimensi, struktur pengedap dan kaedah pengesahan yang diperlukan. Komponen yang sesuai untuk sistem kawalan dalaman yang dilindungi mungkin tidak sesuai untuk petak enjin terdedah atau mesin luar tugas berat.
Bagaimana Seal Wayar Perlu Dipasang?
Pemasangan yang betul adalah penting kerana walaupun pengedap berkualiti tinggi boleh kehilangan keberkesanannya jika ia rosak, kedudukan yang tidak betul atau dipasangkan dengan wayar yang tidak sesuai.
- Periksa meterai:Semak luka, retak, ubah bentuk, denyar, pencemaran atau kecacatan lain yang boleh dilihat.
- Sahkan keserasian wayar:Sahkan bahawa diameter wayar sepadan dengan julat pengedap yang ditentukan.
- Sediakan wayar:Pastikan jaket wayar bersih dan tidak rosak.
- Letakkan meterai dengan betul:Pastikan komponen pengedap berorientasikan mengikut reka bentuk penyambung.
- Masukkan terminal dengan berhati-hati:Elakkan mengoyak atau menggulung bibir pengedap semasa memasukkan terminal.
- Sahkan pengekalan terminal:Sahkan bahawa terminal telah mencapai kedudukan dan mekanisme penguncian yang betul.
- Periksa perhimpunan akhir:Periksa kedudukan pengedap dan keadaan mengawan penyambung sebelum ujian.
Untuk pengeluaran automatik, meterai juga harus dinilai untuk keserasian dengan peralatan pemasukan, perkakas, kelajuan pemasangan dan keperluan pelinciran. Daya pemasukan yang berlebihan boleh merosakkan pengedap atau wayar, manakala pemampatan yang tidak mencukupi boleh mengurangkan perlindungan alam sekitar.
Apakah Masalah yang Boleh Disebabkan oleh Meterai yang Dipilih dengan Baik?
Banyak masalah pengedap penyambung berpunca daripada ketidakpadanan antara pengedap dan aplikasi sebenar dan bukannya daripada konsep sistem pengedap itu sendiri.
| Masalah Berpotensi | Kemungkinan Punca | Pencegahan yang disyorkan |
|---|---|---|
| Kemasukan air atau lembapan | Dimensi yang salah atau mampatan yang tidak mencukupi | Sahkan dimensi wayar dan rongga |
| Koyak anjing laut | Daya sisipan yang berlebihan atau tepi tajam | Semak alatan pemasangan dan geometri komponen |
| Pergerakan wayar | Pengekalan yang lemah atau struktur pengedap yang tidak sesuai | Periksa keserasian penyambung dan pengedap |
| Mengeras atau retak | Bahan tidak sesuai untuk persekitaran operasi | Pilih sebatian getah yang serasi |
| Daya pemasangan yang berlebihan | Saiz meterai yang salah atau gangguan yang berlebihan | Optimumkan dimensi dan kekerasan |
| Ubah bentuk meterai pramatang | Mampatan jangka panjang atau pendedahan suhu | Menilai tingkah laku mampatan dan keadaan perkhidmatan |
Isu ini menunjukkan mengapa keputusan pembelian harus berdasarkan spesifikasi teknikal yang lengkap dan bukannya harga atau penampilan sahaja.
Bagaimanakah Pembuatan Tersuai Meningkatkan Pengedap Penyambung?
Komponen pengedap standard adalah praktikal apabila dimensi penyambung dan wayar sudah sepadan dengan reka bentuk yang telah ditetapkan. Walau bagaimanapun, banyak projek OEM dan perindustrian memerlukan geometri tersuai kerana rongga penyambung khas, diameter wayar luar biasa, ruang pemasangan terhad atau keadaan persekitaran yang menuntut.
Pengilangan tersuai membolehkan profil pengedap, dimensi, bahan, kekerasan, warna dan proses pengeluaran dibangunkan mengikut aplikasi pelanggan.
Sebagai contoh, projek meterai wayar 12-pin tersuai mungkin memerlukan:
- Diameter dalam disesuaikan untuk spesifikasi wayar yang berbeza
- Geometri luar khas untuk perumahan penyambung proprietari
- Reka bentuk bibir pengedap yang berbeza
- Kekerasan getah tertentu
- Warna tersuai untuk pengenalan litar
- Pemilihan bahan berdasarkan suhu atau pendedahan kimia
- Perkakas dibangunkan daripada lukisan, sampel atau data 3D
- Kawalan dimensi yang konsisten untuk pengeluaran volum tinggi
Zhejiang Guoming Rubber Technology Co., Ltd.boleh dipertimbangkan apabila mendapatkan komponen pengedap getah tersuai untuk aplikasi penyambung elektrik. Untuk projek OEM, menyediakan maklumat teknikal yang lengkap pada permulaan pembangunan boleh membantu mengurangkan kitaran pensampelan yang tidak perlu dan meningkatkan komunikasi antara pereka penyambung, pengeluar meterai dan pasukan pemasangan.
Apa yang Perlu Ditanyakan oleh Pembeli kepada Pengeluar Kedap Kawat?
Sebelum memilih pembekal, pasukan pembelian harus mewujudkan senarai semak teknikal yang jelas. Ini membantu menghalang komponen yang kelihatan betul daripada digunakan dalam aplikasi yang tidak sesuai.
✓ Apakah bahan getah yang ada?
✓ Apakah julat diameter wayar yang boleh ditampung oleh meterai?
✓ Bolehkah pembekal mengeluarkan mengikut lukisan atau sampel?
✓ Bolehkah pembekal membangunkan alatan tersuai?
✓ Apakah toleransi dimensi yang boleh dikekalkan?
✓ Apakah suhu dan keadaan persekitaran bahan itu direka bentuk?
✓ Bolehkah sampel pengeluaran disediakan sebelum pengeluaran besar-besaran?
✓ Apakah prosedur pemeriksaan kualiti yang ada?
✓ Bolehkah pembekal menyokong pengeluaran OEM volum besar?
✓ Bolehkah pembekal memberikan kualiti batch-to-batch yang konsisten?
Untuk program industri dan automotif, pembeli juga harus mempertimbangkan ketekalan pengeluaran, kebolehkesanan, komunikasi teknikal, pengurusan alatan, pembungkusan, keupayaan penghantaran dan kestabilan bekalan jangka panjang.
Hubungan pembekal yang boleh dipercayai harus melangkaui sampel pertama. Prestasi penyambung jangka panjang bergantung pada mengekalkan sifat bahan yang stabil, ketepatan dimensi dan kawalan pengeluaran merentas berbilang kelompok.
Soalan Lazim
Apakah tujuan utama Pengedap Wayar 12 Pin untuk Penyambung Elektrik?
Tujuan utamanya ialah untuk mengelak titik masuk wayar dalam penyambung elektrik 12 kedudukan dan mengurangkan penembusan air, habuk dan bahan cemar alam sekitar lain ke dalam sistem penyambung.
Adakah getah silikon sesuai untuk pengedap wayar 12-pin?
Getah silikon boleh sesuai untuk banyak aplikasi pengedap penyambung elektrik kerana fleksibiliti dan prestasi suhunya. Walau bagaimanapun, pilihan bahan akhir hendaklah berdasarkan suhu sebenar, kimia, mekanikal dan keperluan persekitaran.
Adakah pengedap wayar 12-pin menjadikan keseluruhan penyambung kalis air?
Bukan dengan sendirinya. Perlindungan alam sekitar bergantung pada pemasangan penyambung yang lengkap, termasuk perumah, terminal, pengedap wayar, permukaan mengawan, palam, ciri penguncian dan kualiti pemasangan.
Bolehkah pengedap wayar 12-pin disesuaikan?
ya. Bergantung pada pengilang dan aplikasi, dimensi, profil pengedap, bahan, kekerasan, warna dan ciri-ciri lain boleh disesuaikan mengikut keperluan kejuruteraan.
Bagaimanakah saya memilih saiz meterai wayar yang betul?
Mulakan dengan diameter luar wayar sebenar dan dimensi rongga penyambung. Pengedap harus memberikan pemampatan yang sesuai tanpa menghasilkan daya sisipan yang berlebihan atau merosakkan jaket wayar.
Bolehkah pengedap wayar digunakan dalam aplikasi automotif?
ya. Pengedap wayar digunakan secara meluas sebagai sebahagian daripada penyambung automotif yang dimeterai dan sistem abah-abah pendawaian. Bahan dan reka bentuk yang sesuai bergantung pada lokasi kenderaan dan keadaan persekitaran.
Mengapa kekerasan getah penting?
Kekerasan mempengaruhi fleksibiliti, mampatan, daya sisipan, sentuhan pengedap dan tingkah laku ubah bentuk jangka panjang. Kekerasan yang sesuai hendaklah ditentukan bersama-sama dengan reka bentuk penyambung dan dimensi wayar.
Apakah maklumat yang perlu saya berikan untuk sebut harga meterai wayar tersuai?
Maklumat berguna termasuk lukisan, sampel, dimensi rongga penyambung, diameter wayar, keperluan bahan, suhu operasi, keadaan persekitaran, kuantiti dijangka, aplikasi dan sebarang ujian atau spesifikasi kualiti yang diperlukan.
Pertimbangan Akhir
A Pengedap Wayar 12 Pin untuk Penyambung Elektrikadalah komponen kecil dengan peranan penting dalam kebolehpercayaan sambungan elektrik berbilang litar. Keberkesanannya bergantung pada interaksi antara bahan, geometri, saiz wayar, rongga penyambung, mampatan, proses pemasangan dan keadaan persekitaran.
Untuk pasukan kejuruteraan, langkah yang paling penting ialah menentukan persekitaran operasi yang lengkap sebelum memilih bahan dan dimensi pengedap. Untuk pasukan pembelian, keupayaan pembekal, konsistensi pembuatan, sokongan penyesuaian dan kawalan kualiti harus dipertimbangkan bersama harga unit.
Apabila komponen standard tidak dapat memenuhi keperluan, meterai wayar yang direka oleh OEM boleh memberikan kesesuaian yang lebih tepat untuk sistem penyambung. Bekerja terus daripada lukisan kejuruteraan, sampel atau spesifikasi dimensi juga boleh membantu pengeluar membangunkan penyelesaian pengedap yang lebih sejajar dengan aplikasi akhir.
Perlukan Penyelesaian Pengedap Wayar 12 Pin Tersuai?
Jika projek anda memerlukan Pengedap Wayar 12 Pin yang disesuaikan untuk Penyambung Elektrik, pemilihan bahan profesional, dimensi ketepatan atau komponen pengedap getah OEM,Zhejiang Guoming Rubber Technology Co., Ltd.boleh menyokong projek anda daripada semakan spesifikasi dan pembangunan sampel kepada pengeluaran.
Hubungi kamidengan lukisan, sampel, spesifikasi wayar, dimensi penyambung, keperluan aplikasi dan anggaran kuantiti pesanan anda untuk membincangkan penyelesaian pengedap wayar yang sesuai untuk projek anda.
